5G基站网格测试下载速率不达标问题解决案例

        进行集团5G无线网格测试时，发现部分站点测速不达标，站点分布无区域性汇聚环拓扑集中度特点，普遍下载速率在400-500M间波动，变更测试点或替换终端仍然无效，传输专业响应配合查找原因。

        1、基站回传业务采用NSA架构下的L2+L3VPN转发，二层VPN应用PW技术封装业务并基于1：1PW-APS形成冗余保护，三层VPN与4GLTE-VPN共平面承载，排查物理各链路硬件、线路等无底层连通性问题，ping基站逻辑地址无丢包，传输y.1731 vccv测试正常，定性本案例为质量类问题，非通断类问题；

        2、5G回传业务采用隧道限速，数据配置中保证带宽cir=20Mbps（按照集团精简化配置指导，保证必要的基站管理），峰值带宽pir=4.6Gbps（按照单AAU三个小区估算，一“峰”二“均”模型，1*2.2Gbps+2*1.2 Gbps=4.6Gbps）；同时，接入环按照NNI端口带宽10GE组网，汇聚环按照NNI端口带宽100GE组网，汇聚上联核心链路带宽40GE，核心层NNI端口带宽100GE；

        3、无线测试时，该异常站点下载速率在400Mbps-500Mbps间波动，不能满足理论在当前场景下的修正值（800Mbps~1.3Gbps），也远低于其他正常基站平均下载速率（850Mbps）。通过传输专业流量工具部署性能实例，查看所有途径的网络侧端口实时秒级峰值链路带宽利用率均低于10%，不存在流量拥塞状态，切换主备隧道后情况仍然存在；

        4、通过横向对比分析，测速不达标基站在区域性汇聚层没有集中度，但集中于同一接入环，通过设备类型归纳分析，所有测速正常站点全部不包含PTN1900型设备，所有测速不达标站点均包含至少一端PTN1900型设备；

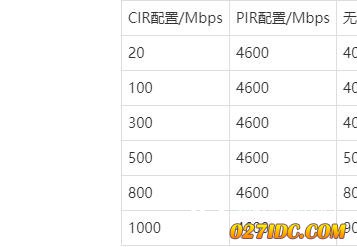

        5、将PTN1900设备在实验环境进行RFC2544测试分析，通过下面多组数据验证，



        归纳如下结论：在网络不拥塞的前提下，当配置cir低于500Mbps且pir配置较高的情况下，无线下载速率在400-500Mbps间波动，pir不能生效，当配置cir高于500Mbps，其与无线下载速率成正相关状态，直至趋同于无线理论值，pir不能生效；

        1、根因分析：实际上，PTN设备在完成突发或较大流量的实时线速转发时，是通过两级缓存通道完成，分别为公用缓存通道以及专用缓存通道，在对PTN1900设备转发特性进行研究后，发现其公用缓存能力较差，缓存空间大小不超过上述分析的400-500Mbps，公用缓存通道不能满足转发能力时，需要专用缓存通道协同完成。因此在本案例中，当配置的cir较低时，设备通过公用缓存通道不能达到测速要求，转而需要利用专用缓存通道与下载速率的正相关关系，达到理想测速值；而其他基站接入层使用的传输设备如PTN960、980、990缓存转发能力较强，在不发生拥塞的前提下，即使配置cir较低，配置pir仍然可以生效；

        2、解决方案：进行设备替换或对现网中链路可用带宽较低的段落进行扩容。

        为保证集团公司紧急测试要求，经成本核算后执行链路扩容方案后，原测速不达标站点全部恢复正常；后续在2020年通过汇聚及接入环SPN设备升级及迭代替换，将进一步满足5G各项特性要求，为网络发展做好基础保障。
